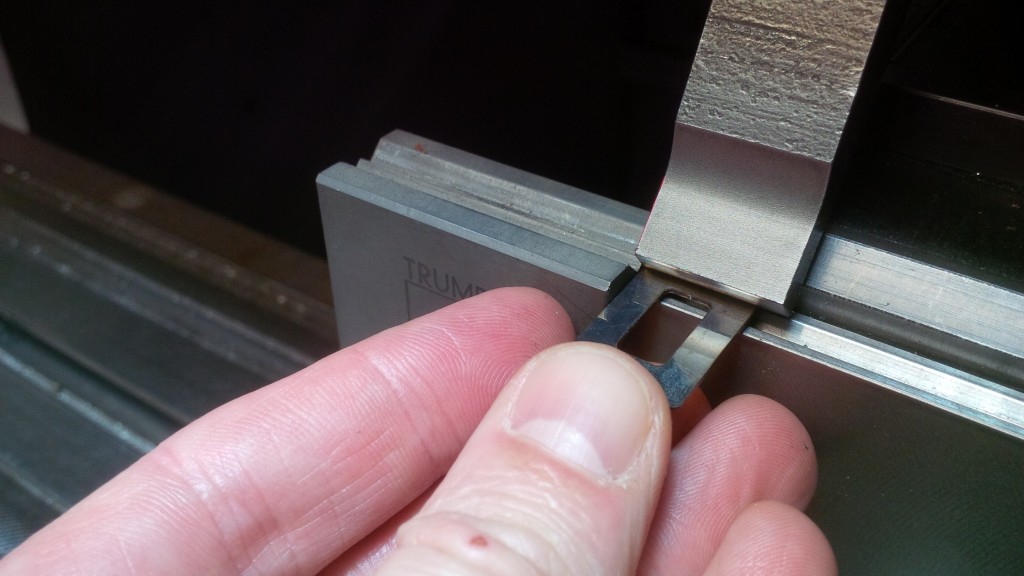

眾所周知液壓折彎機只能使用折彎模具進行板材長度上折彎加工,沖壓模具只能在沖/壓床上進行單模使用,但如果我們能把折彎機的長度加工與沖壓模具的單次加工進行有效的結合;對于某些在線上進行沖壓加工的產品(比如型材)來說,就意味著生產效率的數倍提高;產品質量的大幅提高;勞動強度的大幅降低。對于降低生產成本有著不可估量的影響。
對于線上加工的產品,大多都以沖孔為主,如果我們能把折彎機的工作方式做成與沖床相似就好了;也就是把折彎機下模工作臺做成能擺放、固定沖壓模具的工作臺,并且只要把模具的廢料排出改到側后排(下排料因機床下前立板存在,較為困難。)。折彎機上模改成倒裝“T”型壓板,再選擇合適的機床噸位、滑塊開口高度、機床長度。理論上方案是可行的。
方案須對液壓折彎機、模具等相關因素進行必要的調整:
1、機床調整2、折彎機去除上下模、后擋料裝置。起到降低機床購置費用。
3、折彎機另做一滑塊“T”型上模壓板,并倒裝調平。主要作用:壓上模,但須壓到上模模具沖壓重心。
4、折彎機去除下模工作臺,并另做一加寬、磨平“U”型中間帶“T”型槽工作臺?!癠”型工作臺主要作用:限制模具前后串移、并使模具可沿工作臺長度方向滑動?!癟”型槽位固定模具用。
5、折彎機工作臺兩端各做一可調節行程擋塊。可調節行程擋塊起到限制模具工作行程的作用,起到保護模具作用。
6、調整折彎機行程開關及時間繼電器到適當位置。折彎機行程須可略大于等于可調節行程擋塊行程,時間繼電器須調低(一般1s以下),起到提高工作頻率及得到相應工作壓力。
7、折彎機空行程高度以盡量短為主。
8、根據型材要求選購機床長度、機床滑塊開口高度,機床噸位;噸位一般選大于等于40T,長度選大于等于1500mm。
模具調整
1、模架采用統一大小的自制后側模架,下模板寬度須與“U”型工作臺寬度滑配。起到根據型材要求而調整模具的作用。2、模架導柱外套統一長度的壓縮彈簧,起到?jīng)_壓后自動彈開(主要是解決模具上模與折彎機上滑塊不能連接的影響)上下模。
3、的沖壓模具一般以沖小孔為主,落料的不行,主要是因為機床下前立板(在U型工作臺正中)存在,較為國難。
4、料排出,一般采用側后面排料,工作過程中需時刻注意排料順暢。
5、型壓板須靠近但不能覆蓋上模導套孔。以防超行程損傷模具及上模前傾,而啃傷凹模及導柱。
6、下模高度須一致。即統一磨刀口,如實在不能統一,也需用銅皮、紙張差不多墊平。以防止工件因沖壓不在同一平面而變形。
7、開口高度需一致且使“T”型壓板始終壓住上模板。以防模具因?qū)е鶋嚎s彈簧突然彈起而頂開上模使上下模迅速脫離。
8、件須做成標準配件,方便維修及更換。
9、材孔距較短,模具安裝不下,可一模多孔制模,或分次間隔孔位沖壓。
10、作臺上的位置排列盡量不要使機床工作時滑塊翹腳工作,即機床滑塊下行力重心與型材孔的沖壓重心須一致。
